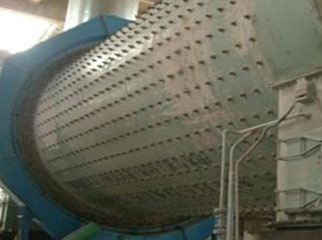

原料磨

原料磨是物料被破碎之后，再进行粉碎的关键设备。原料磨广泛用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它磨性物料进行干式或湿式粉磨。

水泥原料磨主要用于化工建材、冶金选矿、电力及化工行业粉磨水泥及其它各种矿石及其他可磨性物料，管磨机可用于开流粉磨，也适用于与选粉机组成的循环圈流粉磨，根据不同的粉磨方法分为干法原料磨和湿法原料磨。

原料磨的分类：原料磨根据结构和磨粉生产方式不同可以分为普通原料磨，风扫原料磨，尾卸提升原料磨，中卸提升原料磨等各种原料磨设备，选择原料磨设备要结合实际的生产情况，才能达到最佳的经济效益。

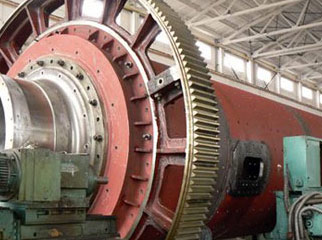

原料磨的工作原理：原料磨通常采用边缘传动方式，待磨物料经喂料机连续均匀的进入到原料磨内部，电机通过减速机带动磨机筒体旋转运动，物料首先沿着中空轴螺旋进入第一磨仓内部，磨内的钢球介质和物料受到筒体的回旋转动产生的摩擦作用和离心力作用，物料在离心力的作用下被带到一定的高度后，呈料幕被抛撒泻落然后被钢球打击研磨，被粉碎的成品排出磨机经分选设备选出合格的物料，在循环粉磨系统中不合格的物料继续回到磨机受到研磨体的打击和研磨，知道细度合格为止。水泥生产线的磨粉生产中还会用到原料磨的烘干作用。

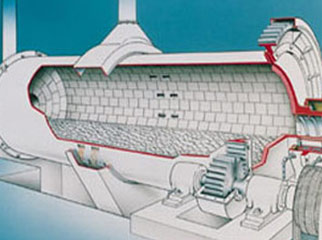

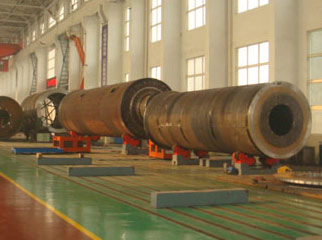

原料磨的结构：原料磨由中空轴，端盖，进料装置，出料装置，传动装置，衬板，进风管等零部件组成，河南制砂机厂对原料磨磨仓采用了新颖的流线型设计，大大提高了磨机产量，在磨仓内配置不同结构的衬板组合，提高了磨粉效率，磨尾有引风管，电机有专门方便操作的DCS接口，方便用户集中控制操作。

烘干原料磨

规格（直径×长度）	转速（r/min）	入料粒度（mm）	生产能力（t/h）	研磨体装载量（t）	主电机			主减速器		重量（t）
规格（直径×长度）	转速（r/min）	入料粒度（mm）	生产能力（t/h）	研磨体装载量（t）	型号	功率（kw）	转速（r.p.m）	型号	速比	重量（t）
φ3×（8.5+5）	18.9	≤25	55～53	76～80	YR1000-8/1180	1000	740	JDX800	6.3	160
φ3.2×（7+1.8）（悬臂烘干）	18.25	≤25	50～53	59	YR630-8	1000	740	JDX800	6.3	153
φ3.5×10 （悬臂烘干）	17.3	≤25	75～80	87	YR1250-8/430	1250	740	JS110-A-F1		214
φ3.6×（7.5+1.5）	17.3	≤25	90～95	98	YRkk710-8	1400	740	JDX900	7.1	220
φ3.8×1.2	16.6	≤25	133	100～110	YR800-8	2000	740	JS130-A		295
φ4.6×（9.5+3.5）	15	≤25	185	175～180	YRkk1000-8	3550	740	MFY355A		415

----------------干法原料磨----------------

规格（直径×长度）	转速（r/min）	入料粒度（mm）	生产能力（t/h）	研磨体装载量（t）	主电机			主减速器		重量（t）
规格（直径×长度）	转速（r/min）	入料粒度（mm）	生产能力（t/h）	研磨体装载量（t）	型号	功率（kw）	转速（r.p.m）	型号	速比	重量（t）
φ2.4×8	20.91	≤25	25～28	39～42	JRQ1512-8	570	740	ZD80-9	5	76.4
φ2.4×10	20	≤25	开27～30 圈38～40	50	YR710-8/1180	710	740	JDX630	5.6	111
φ2.4×11	21	≤25	开41～42 圈46～48	62～65	YR800-8/1180	800	740	MBY710	6.3	125
φ2.4×12	21	≤25	开40～42 圈45～48	63～65	YR800-8/1180	800	740	MBY710	6.3	127
φ2.4×13	21.5	≤25	48～51	68～72	YR800-8/1180	800	740	MBY710	6.3	131
φ2.6×8	20	≤25	30～35	54	YR630-8/1180	630	740	JDX630	5.6	135
φ2.6×10	20.91	≤25	45～46	80	YR1000-8/1180	1000	740	JDX710	6.3	136
φ3×9	19.13	≤25	50～55	76～80	YR1000-8/1180	1000	740	JDX800	6.3	145
φ3.2×7	18.25	≤25	50～52	58	YR1000-8/1180	1000	740	MBY800	6.3	140
φ3.2×9	18.3	≤25	60～70	90	YR1250-8/1430	1250	740	JDX900	7.1	175
φ4.6×10+3.5	15	≤25	195	190		3550	740	JS150-B-F		476
