进料粒度：≤20-≤25mm

生产能力：0.65-615t/h

应用领域：水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

适用物料：石英石、铁矿石、石灰石、钢渣、钾长石、铝渣、碳化硅、氧化铝等。

工作原理

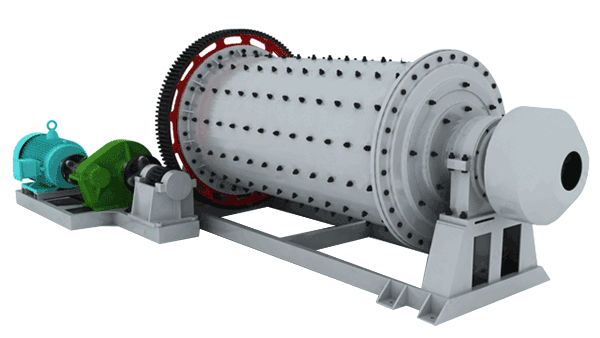

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装不 同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入仓，该仓内镶有平衬 板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

突出优势

磨矿效果好
格子型磨矿机的排矿端有一格子板，格子板上面有许多小孔，以便排出矿浆，并且格子型球磨机的格子板具有“隔离”作用，介质球的冲击作用会明显增强，对物料的破碎作用会显得更强，达到非常高的磨矿效果。

工作效率高
格子型球磨机有着独特的格子板和扇形室内，从而可以实现低水平的强迫式排矿，意思就是在排矿过程中已经合格的粒子能够及时的排出，不会在球磨机中停留太久影响其他物料的粉磨，因此过粉现象很少出现，磨矿速度快，效率高。

容易启动
格子型球磨机的主轴承采用的是大直径双列调心棍子轴承，这种轴承摩擦少，并且能耗低，它避免了一些老式滑动轴承的缺点，使得球磨机更容易启动。

衬板性能好
与市场上的高锰钢衬板相比，中合金双介质淬火中合金钢球磨机衬板表现出了的性价比，能适应各种矿山岩石的湿磨、干磨、混合磨等。

良好的耐磨性
中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

齿轮经久耐用
配件采用变位齿轮，可以消除根切现象，使抗弯强度较弱的齿轮得到较大的加强，使轮齿的抗弯强度提高一倍以上。

格子型球磨机与溢流型磨机主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成，格子型球磨机中磨细的物料随矿浆通过隔板上的排矿小孔排出，排料端的矿浆面低于中间轴颈的矿浆流出面，属于低水平、强制排矿。

技术参数
