结构及工作原理概述

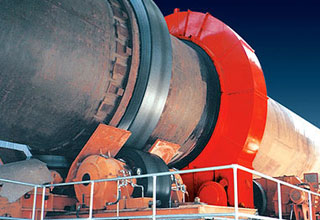

回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。
物料从窑尾（筒体的高端）进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动 ，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

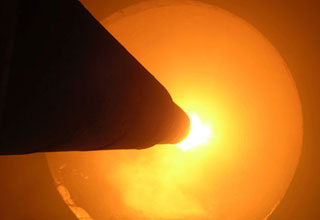

燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。本设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点：
1简体采用保证五项机械性能（σa、σb、σ%、αk和冷弯试验）的 20g及Q235－B钢板卷制，通常采用自动焊焊接。筒体壁厚：一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。其中窑头护板与冷风套组成分格的套筒空间，从喇叭口向筒内吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，在筒体上套有三个矩形实心轮带。轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。
3传动系统用单传动，由变频电动机驱动硬齿面三级圆柱齿轮减速器，再带动窑的开式齿轮副，该传动装置采用胶块联轴器，以增加传动的平稳性，设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作，防止筒体弯曲并便利检修。
4窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。通过喇叭口吹入适量的冷空气冷却护板，冷空气受热后从顶部排走；通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体，保证在窑头筒体稍有偏摆时仍能保持密封作用。
5窑尾密封采用钢片加石墨柔性密封。该装置安装简单方便，使用安全可靠。
三安装要求
安装前应熟悉有关图纸和技术文件，了解设备结构，明确安装要求；根据具体条件确定安装顺序、方法，准备必要的安装工具与设备；编制组织和安装计划，然后精心施工。
核对基础，划基准线
1.修正图纸。实测筒体各段节长度，考虑每个接口的间隙量和焊接收缩量等，一般可按每个为2mm，算出筒体上每两轮带间的实际尺寸，再计及相应热膨胀量，得出相邻两档支承装置最后的斜向间距尺寸和水平间距尺寸，以修正图纸上的相关尺寸。
2.根据修正的图纸，核对窑基础尺寸，特别是基础中心距尺寸，如不符合，应采取下列措施：
（1）修正后图纸尺寸与相应基础尺寸偏差小于5mm时，不必采取措施；
（2）偏差5～10mm时，适当增缩筒体段节间接合面的间隙，每一接合面间隙调整范围为1～3mm；
（3）偏差大于10mm时，除调整筒体段节接合面的间隙外，还必须调整支承装置的位置，根据调整后的实际尺寸，再次修正图纸上各挡支承装置斜向间距尺寸，算出其水平间距尺寸；实测托轮及其轴承尺寸，修下托轮工作表面顶部母线的标高尺寸。
3. 基础划线
（1）在基础侧面离地面约1m处划出水平基准线，燕在基础四角埋设标高板。基准面标高偏差不得大于0.5mm；
（2）划出纵向中心线，偏差不得大于0.5mm；
（3）根据修正后图纸，在水平基础线主划出各基础的横向中心线，相隔两基础的中心距偏差不得大于1.5mm，首尾两基础的中心距偏差不得大于1.5mm首尾两基础的中心距偏差不得大于3mm。

四、支承装置安装
窑筒体中心线能否在运转时保持直线，首先取决于支承装置的定位，因此要高度重视支承装置的安装，安装时必须满足下列要求：
1.底座经精确找正后应满足如下要求 ：
底座纵向中心线允许偏差 0.5mm
相邻两底座中心距允许偏差 1.5mm
首尾两底座中心距允许偏差 3mm
相邻两档底座标高允许偏差 0.5mm
首尾两档底座标高允许偏差 1mm
底座加工表面斜度运行偏差 0.05mm/m
2.装配托轮轴承组时，必须检查轴承座，球面瓦及衬瓦编号，确认是同一号码才进行组装。用涂色方法进行检查。衬瓦的接触斑点应均匀，沿母线全长等宽，并主要在中部区域连续颁。否则必须进行现场刮研。球面瓦与衬瓦间接触点在10×10mm上应不小于1点；球面瓦与轴承底座间接触点在25×25mm三不小于1点。但边缘50mm左右的圈环地带允许有0.1mm左右的间隙；用塞尺检查衬瓦与轴颈的两侧间隙，在塞入100mm处一般要保持0.24mm，测隙不够时要加以刮削。
